高速背板设计案例

发布时间:2023-06-29 17:24


类别

高速背板

产品所属行业

网络产品

单板类型

背板

Pin

18173

层数

34

最高信号速率

56G

难点

1、 信号线速率高,对于板材选用有很大局限;单板高速线多,对层数和成本又有控制;

2、 单板上有48V高压电源,电流大;

3、 结构限制,布线和电流瓶颈多;单板高速线之间的互穿,串扰严重;

4、 背钻设计;

我司对策

1、 由于单板大部分都是56G的高速线,部分的25G、10G的信号,经过我司SI仿真,为保证信号质量,我们推荐用M7NE板材,减小损耗;

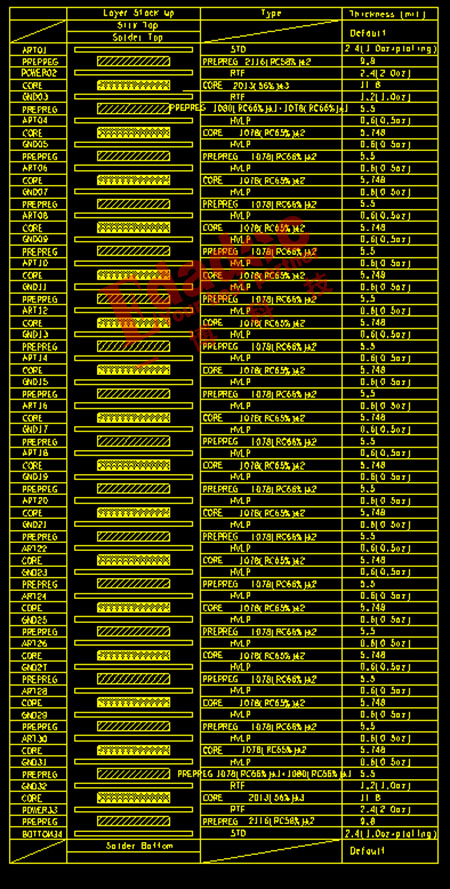

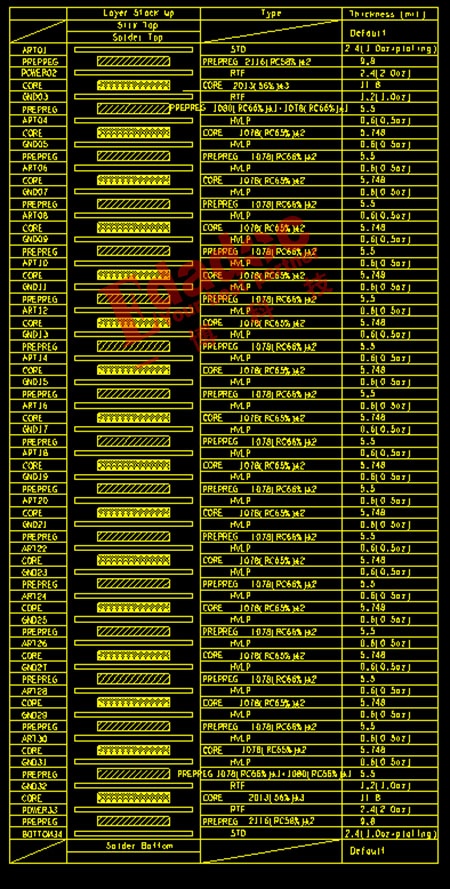

2、 单板高速线经评估后需要14个布线内层;电源电流较大,规划了2个电源层(2OZ),总设计34层,板厚6MM,具体层叠如下:




3、 48V高压电源保证期相邻层有自身的回流高压GND,如电源走在第2层,它的回流GND放在top层;由于电源较大,其它层有加强,对应相邻的层铺上回流GND;同时与板内大地保持足够的安全间距(挖空几层);

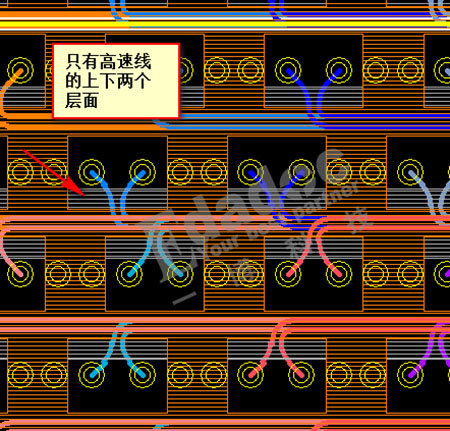

4、 单板信号速率高,考虑TX穿RX连接器铜柱的串扰,把连接器(如连接器在BOT层)里面的线走在上面的层,外面的走在下面的层,这样背钻的时候是从上向下钻,就会把外面的铜柱钻了,避免走线穿铜柱带来的串扰;

5、  高速线PIN角处有做焊盘优化;

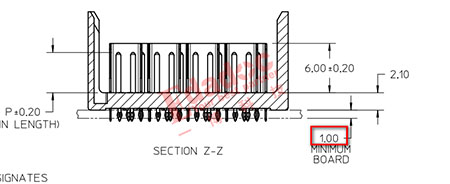

6、 因为高速连接器正反两面都有,考虑连接器PIN的STUB长度和背钻,设计层叠时把电源层放在第2层和第33层,高速线走在单板的中间,这样背钻后的stub最短;
