产品所属行业

通信板卡

主要芯片

• GPU使用景嘉微的JH920

• GDDR6颗粒 三星 K4ZAF325BM-HC14

• 电源管理芯片: IS6608A  IS6607A  IS6605A

单板类型

金手指板卡

Pin数

4780

层数

10

最高信号速率

16Gbps

难点

1. 该产品中内存设计主要有2个 GDDR6-1000MHz内存芯片，因此在GDDR6内存的信号设计上必须满足GDDR6的内存布线标准, Via stub  小于 40mil，信号布在靠近芯片的最邻近层

2. GPU内电源种类比较多，大小电源将近30多个，其中1A以上电源有10多个，PLL小电源将近20多个，GPU   CORE电源最大电流70A, GDDR6电源最大10A

其他

主要信号介绍：

PCIE总线遵从PCIE4.0规范，单对差分线速率支持16Gbps

HDMI高速总线单对差分速率可达594MHz千兆网口信号：PHY芯片的RX和TX信号

eDP高速总线单对差分速率可达5.4Gbps

GDDR6-1000MHz内存芯片，各自组成1个16位的GDDR内存条。

因此在GDDR6内存的信号设计上必须满足GDDR6的内存布线标准

我司对策

1. GDDR6阻抗设计 ：单端：40 欧 差分：80 欧  REF CLK/PLLTEST 差分:100 欧

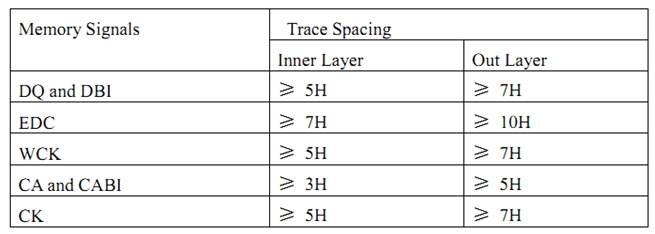

间距要求：

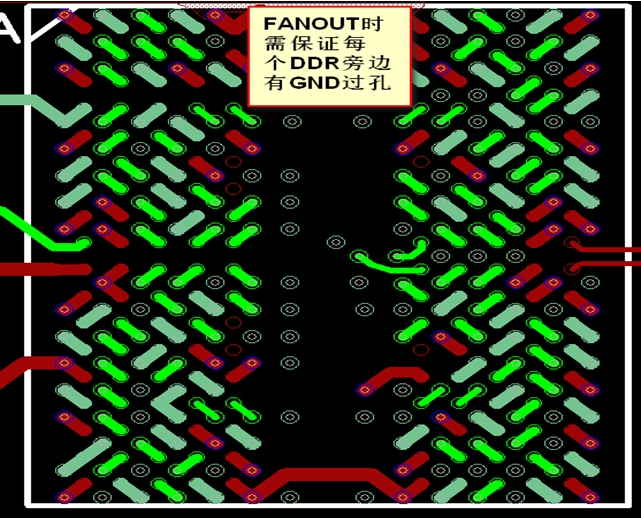

2. 每个信号必需有 gndvia，gndvia到信号的距离最大不超过 1mm。

DRAM颗粒球Pitch为0.75mm，信号扇出采用dogbone ，拉开信号之间过孔的距离，减少串扰。

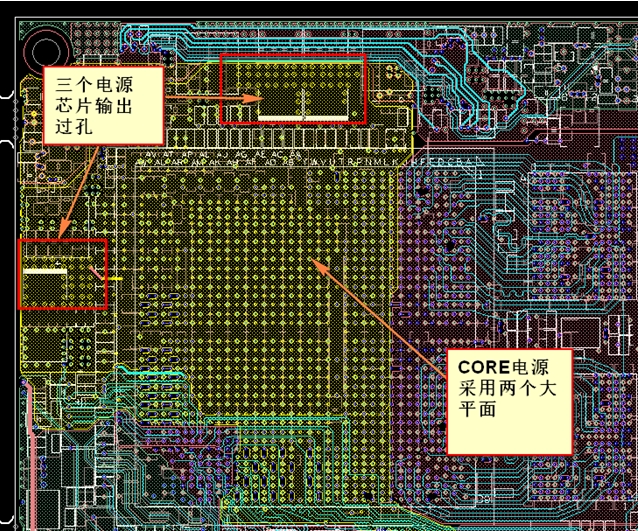

3. CORE电源最大电流70A，每个PIN脚都要保证有0402的滤波电容，为了保证载流，优先考虑用两个1OZ的平面给其一个完整的平面

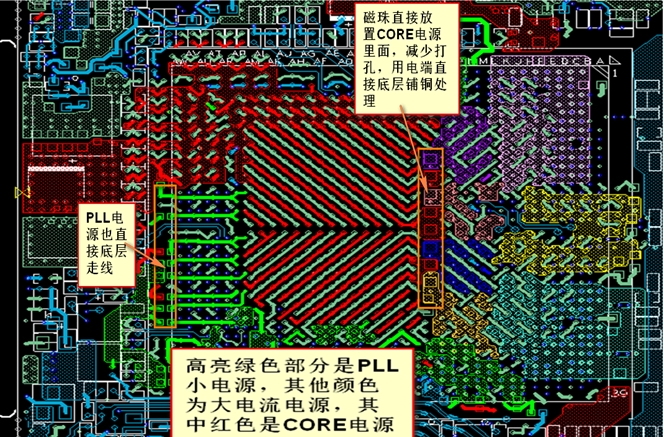

4. 其他小电源采用能不打孔尽量不打孔，采用磁珠直接供电，PLL电源也直接底层走线，这样可以减少打孔空间，还能保证经过每一个滤波电容到PIN脚，滤波效果更好
