产品所属行业

通信产品

主要芯片

Intel Socket 4710;

BCM AST2600;

10m40da_ppg;

MP2985BGLUT0000Z;

MP87290GMWTHZ;

NCP3284AMNTXG

单板类型

服务器主控板

Pin数

35946

层数

22

最高信号速率

32Gb/s

难点

1、    UPI线长要求管控严格，需提前评估通道和线长。

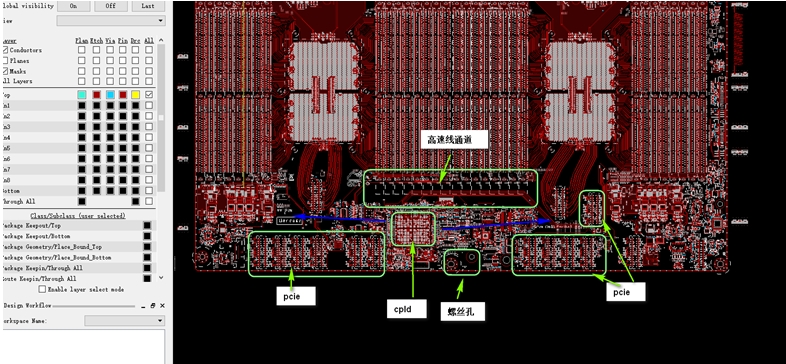

2、    板子下方放CPLD，器件比较多，走线比较多为瓶颈区域，由于PCIE的座子较近，fanout后无法过线，并高速线占1/3通道，而且此处器件较多通孔密度大，需要合理考虑CPLD走线

3、    电源部分，小电源比较多，需要提前做好电源规划

其他

主要信号介绍：

UPI信号，DDR5信号，PCIE5信号，USB信号和时钟信号

我司对策

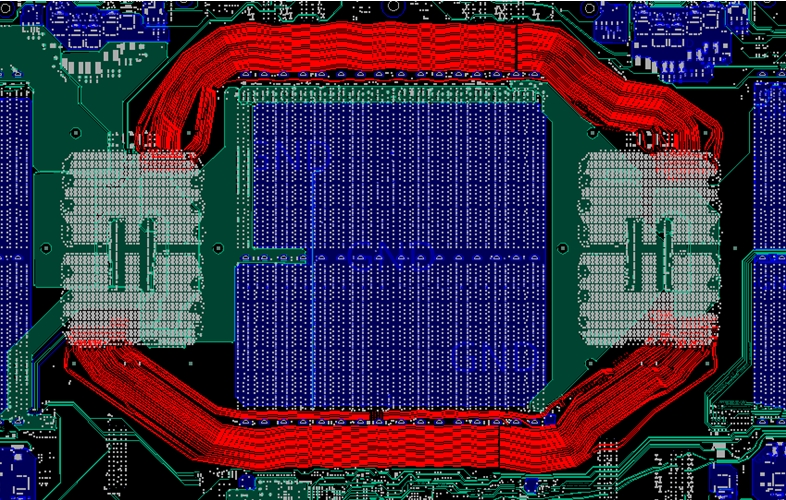

提前规划好UPI走线空间：

空间有限，CPLD放在板下方，通道主要从下往上，并且不能换PIN。

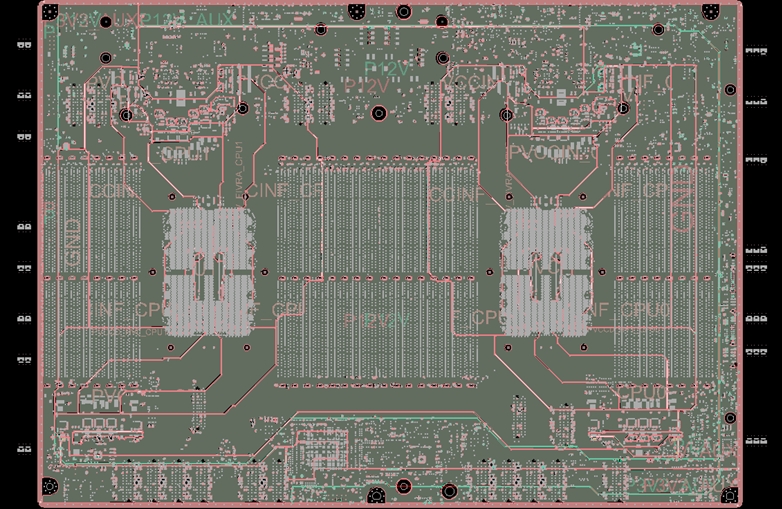

电源截图
