能不能挑到好的光模块就靠它了!

发布时间:2021-02-01 09:28

作者:一博科技高速先生自媒体成员 黄刚


如果要问光模块主板设备公司去挑选光模块有什么窍门?高速先生收集到的答案主要有2种:买大品牌的和以前用过OK现在继续用。现在高速先生给大家提供一个更客观的思路哈,那就是用MCB夹具来测试!

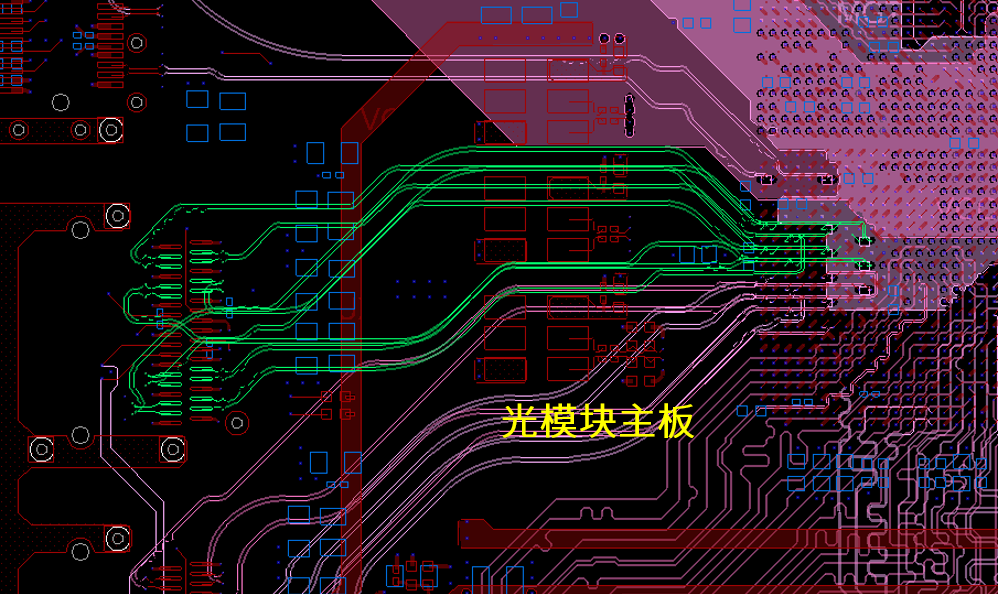

随着光通信技术的广泛应用,越来越多的同行们去从光模块主板的开发转到光模块module本身的开发。当然技术水平上的差异可能会导致各家研发出来的光模块性能参差不齐,这对光模块的主板设备商去挑选光模块也带来了不少的困惑。尤其是目前很多国产的光模块不断的涌现出来,致力于国产化应用的企业更是对选择国产的光模块倍感艰辛。高速先生最近刚好遇到一个这样的客户,我们一起来看看他们的问题和解决方案哈。

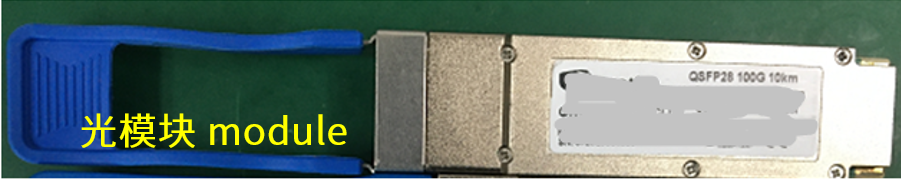

我们这个客户是致力于国产化应用的光通信公司,他们最近研发的一款QSFP28光模块的主板已经在我们公司加工完成了,现在正在选择与之搭配的光模块module进行测试,当然首选是自研的光模块(下面统称为光模块A)。因此他们根据供应商提供的参数选择了以下的这一款光模块进行测试。当然高速先生处于保密的需求,在这里就不给出具体是哪家公司的产品了哈。


然而当这个客户满怀信心的选择完这款光模块进行测试后,结果却让他们颇为失望,在28Gbps的应用之中,却发现传输出现了大量的误码! 然后客户为了最快的找到问题,于是他们还是硬着头皮再挑选一款某现成品牌光模块(下面统称为光模块B)进行直接的对比。然后结果,呃。。。居然就没有误码了,能够顺畅的进行28Gbps信道的传输! 当客户向我们描述完上面的情况后,问题就很明确的指向到了他们一开始挑选的光模块A上了。然后听到我们做出了光模块module的测试夹具,也就是前面说的光模块MCB后,就想让我们对比测试下两款光模块module的性能差异,高速先生本身也是对这个很感兴趣,于是说干就干,搭好测试的链路准备进行测试!


在测试之前还是先插播一个关于MCB的概念哈,让大家先认识下MCB到底是什么? 下面一张图就很清楚的说明HCB和本文的MCB到底是在干嘛的。上篇文章说的HCB是用来测试光模块主板的夹具,那相反的,本文所说的MCB就是用来测试光模块module本身的咯。




好,简单介绍完后,我们立马进行了测试,高速先生拿出我们开发好的MCB夹具分别接上客户买的两款光模块module进行测试,我们通过SMA头接到网络分析去测试光模块module里面的链路阻抗差异,场景就是下图这样。




果然通过测试就清晰的发现了光模块A和光模块B的性能差异,如下所示:





不得不说,我们这款光模块A的确在性能上与某品牌的光模块B存在不少的差距,尤其是几个阻抗的低点更是明显,从理论上来说,光模块A的阻抗波动很大,必然会导致更大的通道反射,从而导致误码的产生。 从这个案例能看到不同的光模块module本身的确会存在很大的差异,也看到了MCB夹具对挑选光模块的重要作用,它能够精准的测试到光模块里面的通道性能,因此能提供一个最有说服力的参考。


那么重点又来了,高速先生自己开发的光模块MCB夹具的性能到底怎么样呢?我们向大家展示本文章使用到的这款光模块MCB性能参数,供大家进行参考哈。
